Копка траншей и устройство котлованов в Кировском районе Ленинградской области

Земляными работами принято называть работы, связанные с разработкой грунта. Одними из самых популярных земляных работ являются устройство траншей и разработка котлованов.

Ошибки на этом этапе могут привести к катастрофическим последствиям: деформациям конструкций, затоплению, обрушению стенок и колоссальным финансовым потерям.

Траншея и котлован. Ключевые отличия и критерии выбора

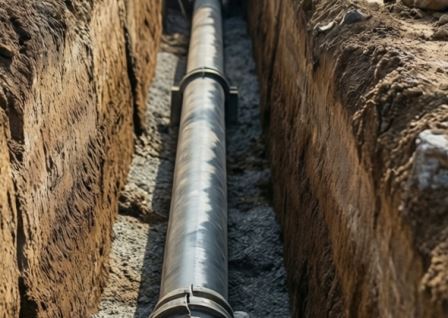

Траншея — это протяженная выемка грунта, чья длина значительно (часто в десятки раз) превышает ширину, которая, как правило, не бывает более 3-х метров. Её основное назначение — прокладка линейных объектов: трубопроводов, кабелей, дренажных систем, ленточных фундаментов.

Котлован — это выемка, чьи габариты (длина и ширина) соизмеримы, а длина превышает ширину не более чем в 10 раз. Котлованы разрабатывают под фундаменты зданий (плитные, отдельно стоящие), подвалы, резервуары, бассейны и другие заглубленные сооружения.

Граница между ними иногда условна, но понимание цели — ключ к выбору правильной технологии.

Подготовительный этап: работа, которая не видна, но жизненно важна

1. Инженерные изыскания и проектирование.

Прежде чем заказать технику, необходимо получить ответы на вопросы:

• Геология: Тип и несущая способность грунта, уровень грунтовых вод (УГВ), сезонные колебания, наличие плывунов.
• Коммуникации: Точное расположение всех подземных сетей (газ, вода, кабель, канализация). Работы без схемы — игра в русскую рулетку.
• Проект производства работ (ППР): Документ, который регламентирует всю технологию, включая схемы движения техники, места складирования грунта, сечения выемок и способы крепления стенок.

2. Разметка и подготовка территории.

• Снос старых сооружений, корчевка пней, удаление растительного слоя.
• Точная разметка контура будущей выемки с помощью обноски и шнура. Для котлованов размечают не только внешний контур, но и линии нижнего основания с учетом запланированных откосов.
• Организация водоотвода с площадки, чтобы атмосферные осадки не превратили её в болото.

Технология разработки: выбор метода и техники

Для траншей:

• Цепной или роторный траншеекопатель: Идеален для длинных прямых траншей под коммуникации. Обеспечивает высокую скорость и ровные стенки.
• Мини-экскаватор с узким ковшом: Универсальный вариант для городских условий, сложного рельефа, работ в стесненных условиях. Позволяет копать с погрузкой грунта в самосвал или с отвалом на бровку.
• Ручная разработка: Применяется на участках с плотной застройкой, где нельзя подогнать технику, или для доработки дна и приямков вручную для точного соблюдения проектных отметок.

При копке траншей под трубопровод, планируйте ширину дна так, чтобы с двух сторон от трубы оставалось пространство для удобной работы монтажника (как минимум 20-30 см).

Для котлованов:

Способ разработки зависит от размеров, глубины и типа экскаватора.

• Лобовая (торцовая) проходка: Экскаватор копает перед собой и грузит грунт в транспорт, стоящий на одном уровне с ним. Эффективна для начала работ.
• Боковая проходка: Самосвалы подъезжают сбоку от экскаватора. Позволяет увеличить угол поворота стрелы и скорость работы.
• Проходка «зигзагом» или «челноком»: Используется при широком фронте работ. Экскаватор двигается по траектории, минимизирующей холостые ходы.
• Разработка ярусами: При глубине котлована, превышающей максимальную высоту выгрузки экскаватора (обычно более 3-4 м). Грунт разрабатывается уступами, техника работает на разных уровнях.

Важно: Для котлованов под монолитные плиты дно не должно быть перекопанным. Недокоп 10-15 см — это норма. Окончательная очистка и выравнивание дна до проектной отметки производится вручную. Это сохраняет природную плотность основания.

Какой должна быть траншея под водопровод?

Безопасность стенок: откосы и крепления

Это, пожалуй, самый критичный аспект. Обрушение грунта происходит мгновенно и почти всегда имеет трагические последствия.

Естественные откосы.

Самый простой и экономичный способ. Уклон стенок задается согласно СП 45.13330.2012 (актуализированный СНиП 3.02.01-87) и зависит от типа грунта и глубины выемки.

• Песчаные и супесчаные грунты: Требуют самого пологого откоса (до 45° и менее).
• Суглинки и глины: Более устойчивы, угол откоса может быть круче.
• Глубина: Чем глубже выемка, тем откос должен быть более пологим.

На участке с высоким УГВ даже в устойчивых грунтах угол откоса стоит делать более пологим, чем по нормативам. Вода резко снижает несущую способность грунта.

Вертикальные стенки с креплением.

Применяются в стесненных условиях, когда нет возможности сделать откосы.

• Шпунтовое ограждение (Ларсен, ПВХ, дерево): Забивается до начала разработки. Позволяет копать на большую глубину даже в обводненных грунтах, препятствует осыпанию и проникновению воды. Это золотой стандарт для городского строительства.
• Распорное крепление: Деревянные щиты или доски (палуба) устанавливаются по мере углубления и подпираются распорками. Подходит для траншей глубиной до 3-4 м в сухих грунтах.
• Консольное (анкерное) крепление: Шпунт или стенка удерживаются не распорками, а заанкеренными в грунт тягами. Освобождает внутреннее пространство котлована.

Важное правило: Крепление устанавливается сверху вниз по мере углубления выемки, с опережением не более 0,5 м. Разборка крепления ведется снизу вверх, по мере обратной засыпки.

Вспомогательные и завершающие процессы

Водоотведение и водопонижение.

Если в выемке появилась вода — работы должны быть остановлены.

• Открытый водоотвод: Устройство канавок и приямков (зумпфов) по периметру дна, из которых вода откачивается насосами. Подходит для неинтенсивных протоков.
• Закрытое водопонижение (иглофильтры): Система перфорированных труб, подключенных к вакуумному насосу, которая опускает уровень грунтовых вод на нужную глубину еще до начала основных земляных работ. Необходима при высоком УГВ.

Обратная засыпка и уплотнение.

• Засыпка пазух ведется послойно (толщина слоя 20-30 см) грунтом, не содержащим мусора, камней и мерзлых комков.
• Каждый слой обязательно трамбуется виброплитой или ручной трамбовкой. Степень уплотнения должна быть не менее 0,95 (регламентировано проектом).
• Золотое правило: Обратную засыпку фундаментов и траншей с инженерными сетями начинают только после получения актов на скрытые работы (проверка укладки труб, гидроизоляции фундамента и т.д.).
